一、概述

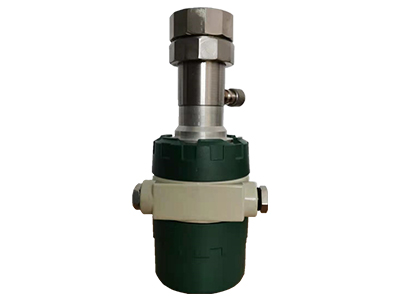

WCH-F型红、紫外线复合防爆火焰监测器用于燃气、燃油、煤粉等工业燃烧器的火焰监测，对灯光等光源辐射无反应，抗干扰性强。

应用范围广，即可单独使用红外线火焰监测，也可单独使用紫外线火焰监测，也可同时用红外传感器和紫外探头监测火焰，监测器监测灵敏高，性能稳定可靠，是一种新型理想的火焰监测器。

二、主要技术参数

1、电源24V±1V

2、工作电流<100mA

3、光谱范围

紫外：160～260nm

红外：2.2～2.8µm

4、峰值波长

紫外：210±5hm     360±5nm

红外：2.2～3µm

5、灵敏度<10米烛光（光苗高度30～40mm）

6、延时3～10秒

7、响应时间0.1S

8、继电器干接点信号：DC24～30V  5A    220v   5A

模拟量4～20mA

9、视角范围15°      （炉膛）45°     （火炬）120°

10、关联设备：可接安全栅、阀门、万向节

11、环境温度：-40°～+80°

12、相对温度95%

13、入口保护：IP66

14、连接电缆：信号电缆

15、接口螺纹1"（与炉体联接）

电缆接头：M20×1.5

吹风接头："接头

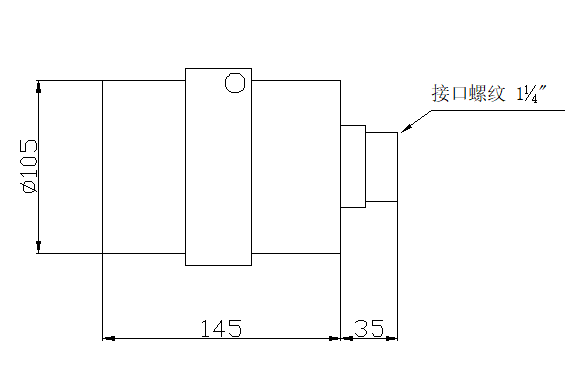

三、外型

四、壳内端子面板（后壳带有玻璃窗口）

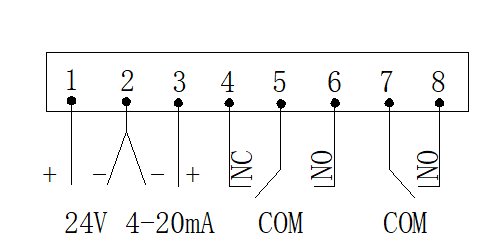

端子示意图

1、电源24V+    2、电源24V-

2、有焰时输出4～20mA（无火时，4mA，有火时随火焰大小输出较大时20mA）

3、无源常闭，有火焰时翻转

4、无源常开， 有火焰时翻转

5、单独使用红外线输出（常开、有火焰时翻转）

五、使用

1、将监测器按要求用配件安装在燃烧器上，必须保证探头对准火焰。

2、接通24V电，端子1为正，2为负，接通电源后，电源指示灯（红色）亮。

3、如着火指示灯亮（绿色）即表示监测到火焰，如着火指示灯不亮，即表示没有火焰，请检查是否炉膛无火焰或检测器位置不对看不到火焰，请检查故障原因。

4、面板上两个小灯:

Uv （绿色灯）亮时表示紫外监测到火焰。

    LH（红色灯）为红外线检测指示（注：当红外较强时才亮）。

5、外接输出从端子上引出：

接线时按端子图上示意接：

①开关量由4.5.6端子接

②模拟时4～20mA输出由2.3.点接，2负、3正

6、如单独使用红外线监测火焰时，将后面板上的短路片拨掉即可。

7、后面板设有两个电位器：

Uv为调整紫外线检测灵敏度，顺时针增大，反时针减小。

LH为调整红外线检测灵敏度，顺时钱增大，反时针减小。

六、注意事项：

1、紫外、红外灵敏度已调好，用户一般情况下不要调整，以免调乱。

2、使用一段时间后，发理灵敏度低或检测不到火焰，可能是探头镜片被灰尘覆盖，请擦干净探头石英玻璃。

如果在安装或使用中不小心弄坏探头玻璃，不能用普通玻璃代替，因普通玻璃不能透过火焰产生的紫外及红外线。
